小型液壓油箱

液壓油箱設計要點：

1. 油箱結構：

一般采用抗腐蝕性鋼材制作，且須考量油箱內表面防腐處理，并顧及與介質之相容性、處理后之可加工性及制造之經濟性，條件允許時採用不銹鋼制作是最理想的選擇。

油箱必須有足夠的容積，一方面須滿足散熱的要求，另一方面在液壓系統停止工作時應能容納系統中的所有工作介質，工作時又能保持適當的液位。因此油箱結構設計需具下述特點，以下針對其構成零件說明：

(1) 油箱本體：厚度3～4mm，若油箱容積超過320L，厚度取4~6mm，側壁須安裝油位計以掌控實際油位高度。

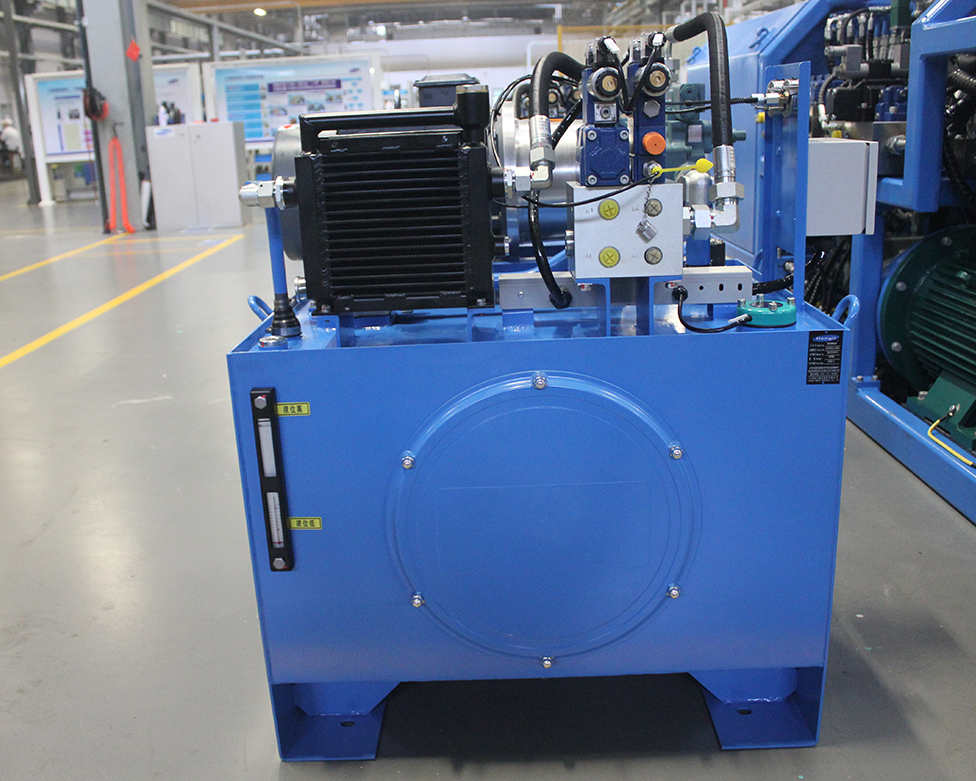

(2) 維修蓋：于本體側壁設計一或多個維修蓋，須配合密合墊、螺栓組裝，避免泄漏。其主要功用，便于清洗過濾器及油箱。

(3) 箱底：以傾斜的方式與壁板焊接成形，并于處安裝泄油口，便于泄油。

(4) 吸油管及回油管應插入至液面以下，防止吸空和回油噴濺產生氣泡。管口與箱底、箱壁距離不小于3倍管徑。

(5) 油管：于液壓系統中，作為壓力控制閥等組件之泄油功用，設計時須注意不可插入油液下，防止背壓對系統產生影響。
